Anwenderhandbuch Geodatenviewer Geodatenviewer der GDI-BMLEH

Ein Geodatenviewer ist ein Online-Tool zur Darstellung von Karten aus Webdiensten.
Im Gegensatz zur klassischen statischen Karte ist die Darstellung der Karten im Geodatenviewer dynamisch und interaktiv bedienbar. Die Karten können zum Beispiel in verschiedenen Maßstäben und Ausschnitten dargestellt werden. Auch die Abfrage von Sachinformationen zu einzelnen Objekten ist möglich. Die Kombination von Daten aus verschiedenen Webdiensten erleichtert das Erkennen von räumlichen Zusammenhängen.
Diese und weitere Funktionen ermöglichen auch die Geodatenviewer der GDI-BMLEH und FGRDEU.

Webdienste ermöglichen den Zugang zu Geodaten, die durch die datenhaltende Stelle auf einem Server bereitgestellt sind. Ein Nutzender kann diese Daten mit einem sogenannten Client-Programm abrufen. Der Client formuliert Anfragen an die Webdienste, und diese liefern die gewünschten Informationen in einem vom Client verwendbaren Format zurück. Die erhaltenen Geodaten oder Karten können dann zum Beispiel in einem Geoinformationssystem oder Geodatenviewer weiterverwendet werden. Da jede Anfrage durch den Client die Daten vom Server in der aktuellsten vorliegenden Fassung abruft, werden Aktualisierungen der Daten durch die datenhaltende Stelle unmittelbar an die Nutzenden weitergegeben.

Die Verantwortung für Inhalt, Layout und Verfügbarkeit der Webdienste liegt beim jeweiligen Bereitsteller. Dieser legt fest, welche Geodaten abgefragt werden können und wie die Darstellung im Geodatenviewer aussieht.

Öffentliche Stellen sind entsprechend der INSPIRE-Richtlinie der EU dazu verpflichtet, bestimmten Daten in Form von Webdiensten bereitzustellen.

Es gibt unterschiedliche Arten von Webdiensten. Die im Folgenden beschriebenen Hinweise beziehen sich auf Darstellungsdienste, Web Map Services (WMS). Ein Web Map Service stellt meist mehrere Kartenebenen oder Layer mit unterschiedlichen Informationen zur Verfügung, die im Geodatenviewer einzeln ein- oder ausgeschaltet werden können.

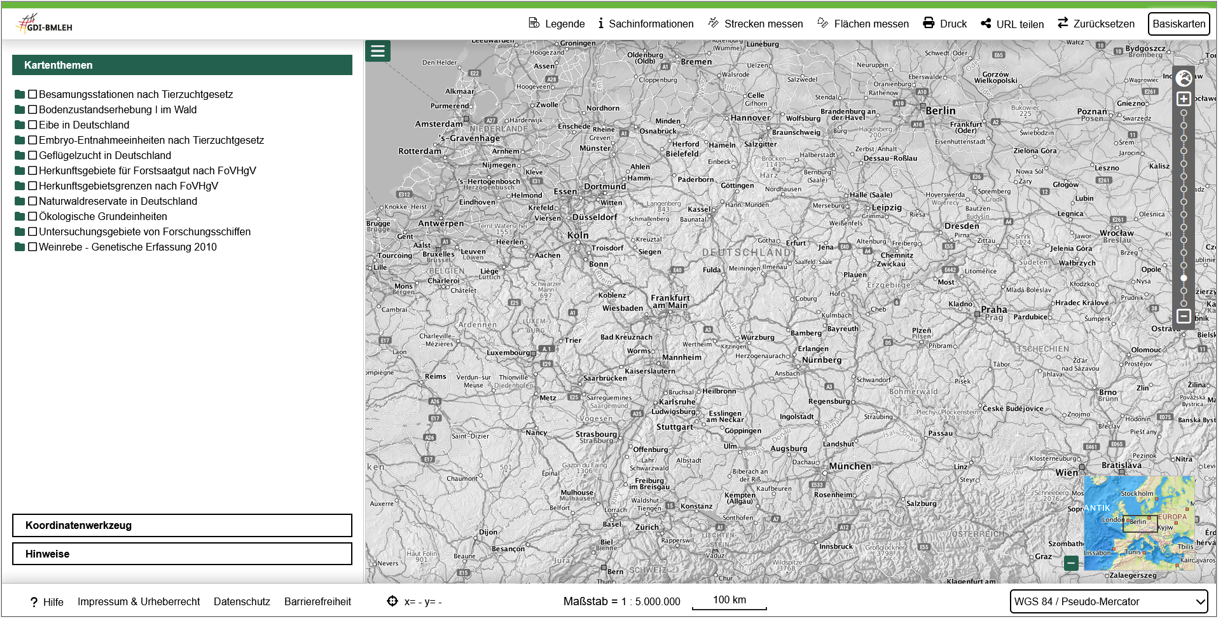

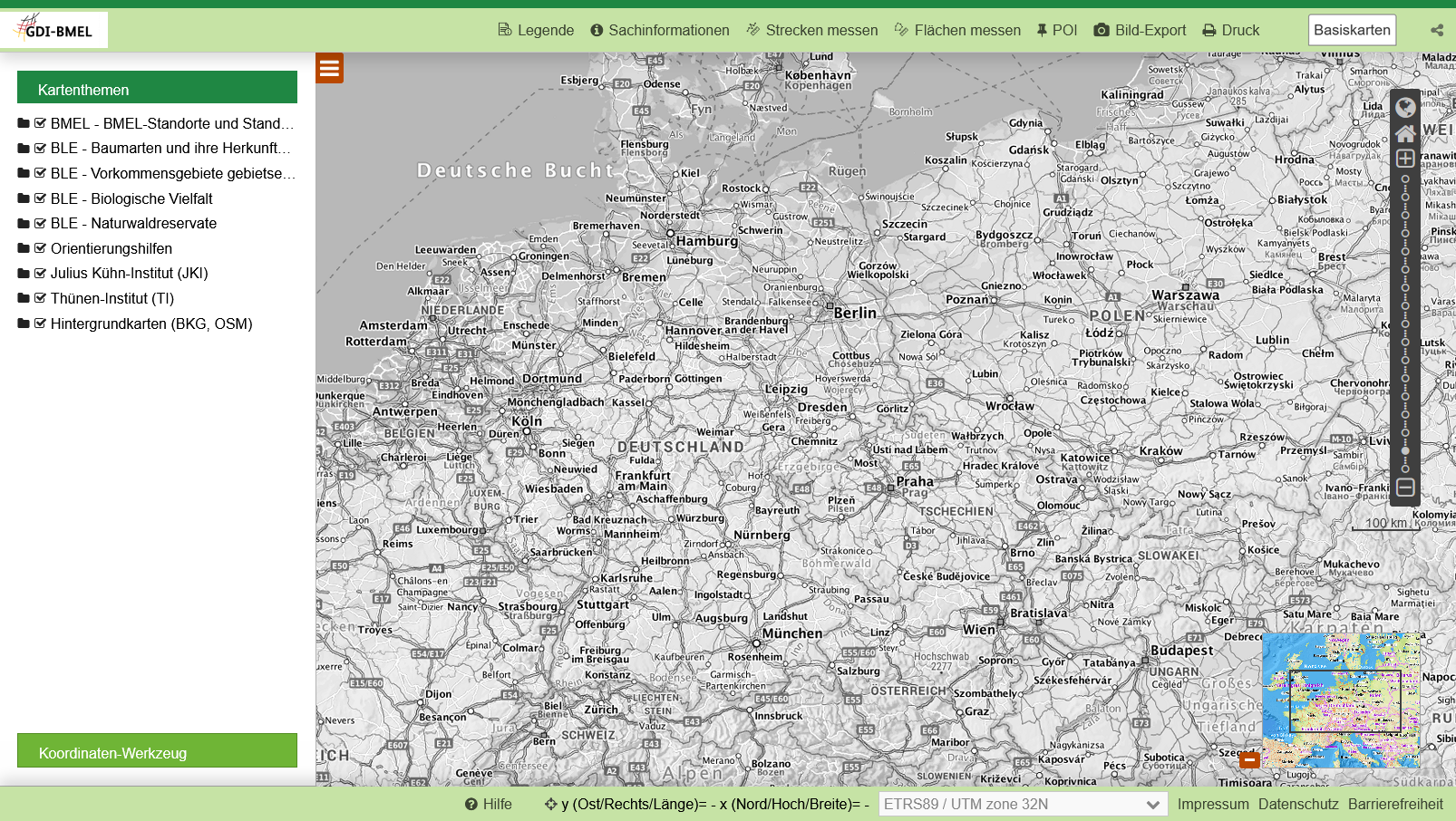

Standardeinstellungen beim Öffnen des Geodatenviewers der GDI-BMLEH:

• Hintergrundkarte TopPlusOpen Graustufen des BKG
• Maßstab 1:5.000.000
• Referenzsystem ETRS89 / UTM zone 32N
• Kartenthemen und Übersichtskarte eingeblendet
• Kartenthemen der 1. Ebene eingeblendet und aktiv,
  Webdienste in 2. und 3. Ebene ausgeblendet und inaktiv
• Koordinaten-Werkzeug ausgeblendet

Der Button Legende öffnet ein Fenster mit der Anzeige der Legendeninformationen aller aktiver Layer. Voraussetzung dafür ist, dass die jeweiligen Webdienste eine solche Legende bereitstellen. Die Art der Darstellung ist durch den Datenbereitsteller voreingestellt und in der Regel nicht veränderbar.

Die Legende lässt sich auf dem Bildschirm mit Drag-and-drop frei verschieben und über das Kreuz wieder schließen. Die Farbgebung in der Legende kann vom Bild in der Kartenanzeige abweichen, wenn dort mehrere transparente Kartenebenen übereinanderliegen.

Die Kartendarstellung einiger Dienste verändert sich bei Nutzung in unterschiedlichen Maßstäben. In diesen Fällen ändert sich deshalb die Legendendarstellung meist ebenfalls entsprechend dem aktuellen Maßstab.

Der Button Sachinformationen ist bei weißem Hintergrund aktiv und bei grünem Hintergrund inaktiv. Mit Hilfe dieses Werkzeugs können in angezeigten Layern Sachinformationen zu Kartenobjekten abgerufen werden. Dies entspricht im Client der Abfrage GetFeatureInfo. Ob tatsächlich In­formationen zur Verfügung stehen, welcher Art diese sind und wie sie dargestellt werden, hängt vom jeweiligen WMS ab.

Der Abruf der gewünschten Sachinformationen erfolgt bei aktiviertem Button Sachinformation über einfachen Klick auf das betreffende Kartenobjekt. Es öffnet sich ein Fenster, in dem die verfügbaren Informationen für jeden aktiven Webdienst dargestellt sind. Durch einen Klick auf die grün hinterlegte Überschrift öffnen sich Detailinformationen. Form und Inhalt der angezeigten Sachinformationen können sich je nach Dienst oder Layer erheblich unterscheiden.

Das Fenster der Sachinformationen lässt sich auf dem Bildschirm mittels Drag-and-drop frei verschieben und über das Kreuz wieder schließen. Nach Schließen des Fensters wird der Button Sachinformationen in der Menüleiste automatisch inaktiv. Um Informationen zu weiteren Objekten abzufragen, muss dieser wieder aktiviert werden.

Der Button Strecken messen öffnet ein verschiebbares Fenster und aktiviert das Werkzeug. An der Pfeilspitze des Cursors befindet sich jetzt ein farbiger Punkt. Durch einfa­che Klicks mit der rechten Maustaste in die Karte können die Stützpunkte einer Strecke bestimmt werden. Das Programm errechnet dann die Länge der Strecke zwischen diesen Punkten in Metern und zeigt die errechneten Maße im Fenster Strecken messen an. Dabei werden die Streckenabschnitte zwischen den einzelnen angeklickten Punkten aufaddiert. Durch einen Doppel­klick wird der letzte Punkt der Strecke definiert und gleichzeitig der Messvorgang beendet. Anschließend kann bei Bedarf eine weitere Streckenmessung erfolgen. Mit dem Schließen des Fensters wird das Werkzeug wieder inaktiv.

Das Ausmessen von Flächen erfolgt weitgehend analog mit dem Werkzeug Flächen messen. Auch hier wird der Messvorgang mit einem Doppelklick beendet.

Während des Messvorgangs kann der Kartenausschnitt über die Pfeiltasten der Tastatur ver­schoben werden. Über das Mausrad oder die Tastatur-Tasten + und - im Ziffernblock kann in den Kartenausschnitt hinein- bzw. herausgezoomt werden. Auch ein Verschieben mit Hilfe der Maus ist möglich. Dazu die rechte Maustaste länger gedrückt halten: Es wird dann kein Stützpunkt erzeugt, sondern der Kartenausschnitt wird durch Mausbewegungen verschiebbar.

Mit dem Werkzeug POI (Point Of Interest) wird in der Karte ein Punkt markiert und ein Link erzeugt, der per E-Mail geteilt werden kann. Ein klassisches Anwendungsbeispiel hierfür ist die Verein­barung eines Treffpunktes oder der Hinweis auf die räumliche Lage eines bestimmten Objektes. Vorgehensweise:

• Ein Klick auf den Button POI öffnet ein Fenster mit dem Titel Treffpunkt vereinbaren. Dort ist ein voreingestellter Text enthalten: Schau­en Sie mal hier! Please take a look at this POI:. Dieser Text kann nach Belieben abgeändert werden.
• Durch einen Klick auf das Kartenbild wird der gewünschte Punkt mit einer Stecknadel markiert. Im Fenster Treffpunkt vereinbaren erscheint eine Anzeige mit der Position des Punktes und der Angabe des aktuellen Maßstabs.
• Mit Klick auf OK öffnet sich das als Standard eingestellte E-Mail-Programm. Die E-Mail enthält den voreingestellten bzw. abgeänderter Text sowie den erzeugten Link.
• Der Link kann nun per E-Mail versendet oder in einem beliebigen Browser aufgerufen werden.

Mit Öffnen des Links wird der Geodatenviewer der GDI-BMLEH mit ausgewähltem Kartenausschnitt sowie der Markierung als Stecknadel und erläuterndem Text dargestellt. Über den Link werden ausschließlich die Position der Markierung (Koordinaten), das aktuelle Referenzsystem für diese Koordinaten sowie der Maßstab und der Text definiert. Alle übrigen Einstellungen wie aktive Hintergrundkarte, aktive Kartenthemen, eingestelltes Koordinatensystem etc. erscheinen bei Aufruf des Links in der Standardeinstellung des Geodatenviewers.

Für die Weitergabe eines bestimmten Kartenausschnittes mit aktiven Layern eignet sich das Werkzeug URL teilen.

Mit dieser Funktion wird der aktuelle Kartenausschnitt in eine Bild­datei exportiert. Dabei umfasst der aktuelle Ausschnitt alle aktivierten Webdienste bzw. deren Layer.
Exportiert wird ausschließlich das Kartenbild, nicht aber Rahmen, Werkzeuge, Legende usw.
Im Dialogfenster Bild-Export kann zwischen den Bilddatenformaten PNG und JPG gewählt werden. Beim Exportieren öffnet sich ein neues Dialogfenster zur Speicherung der Bilddatei oder zum Öffnen der Bilddatei in einem Browser.

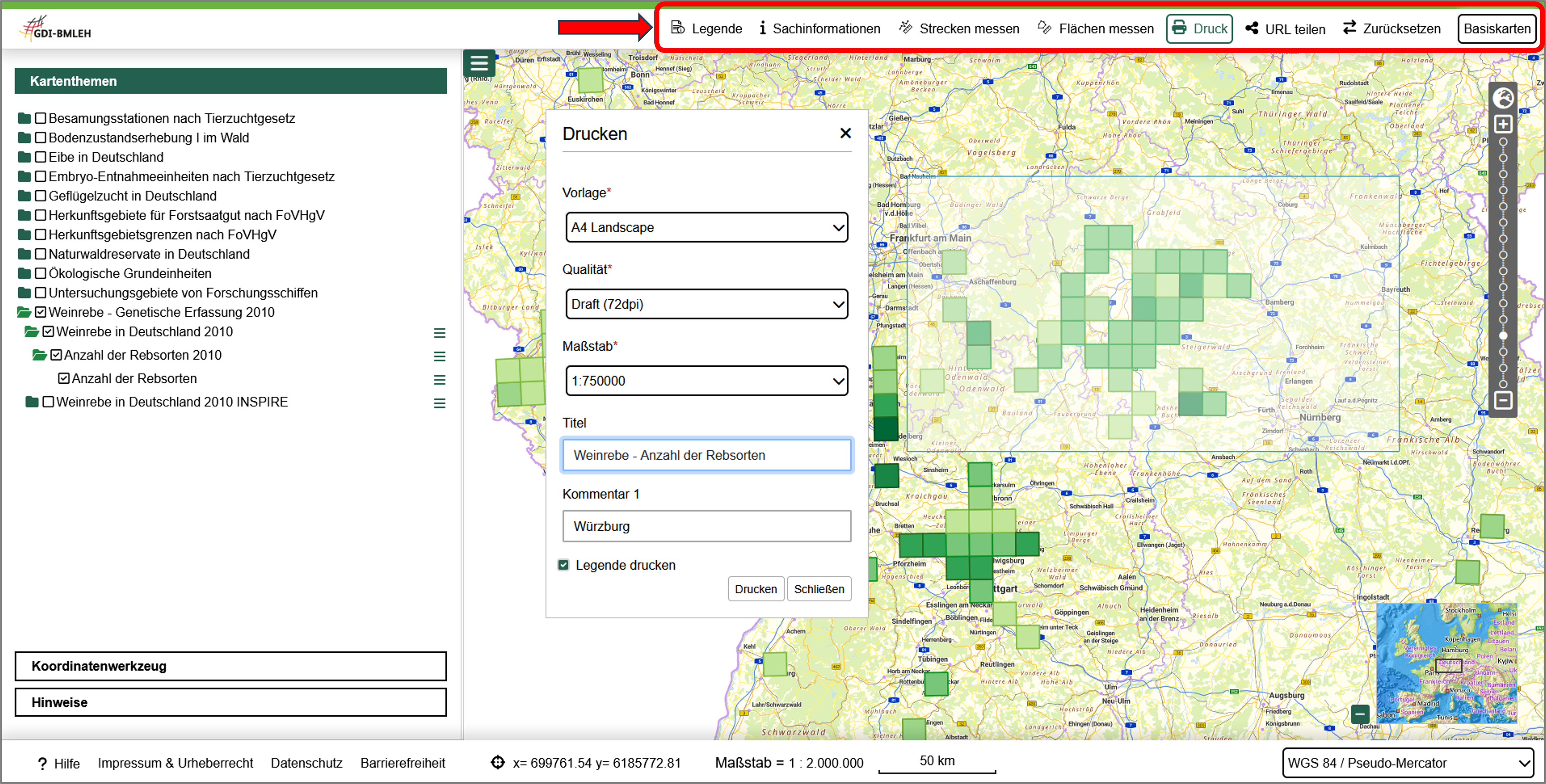

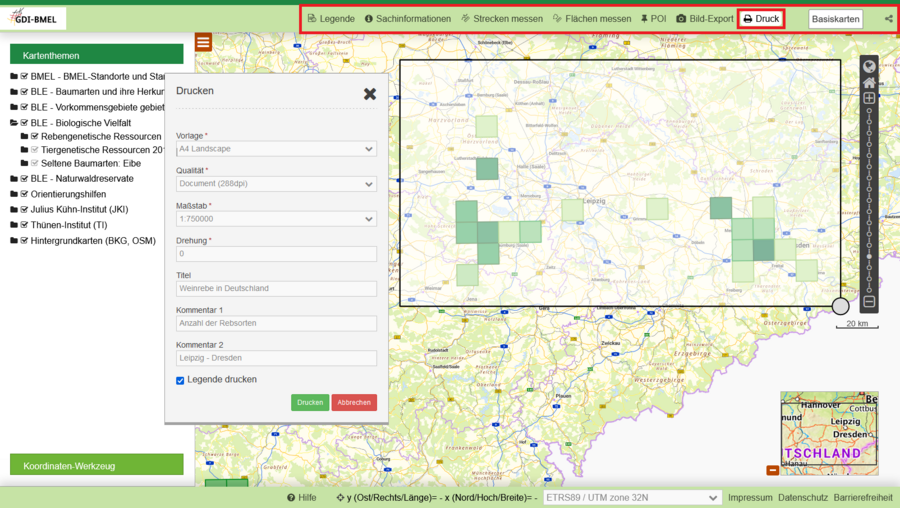

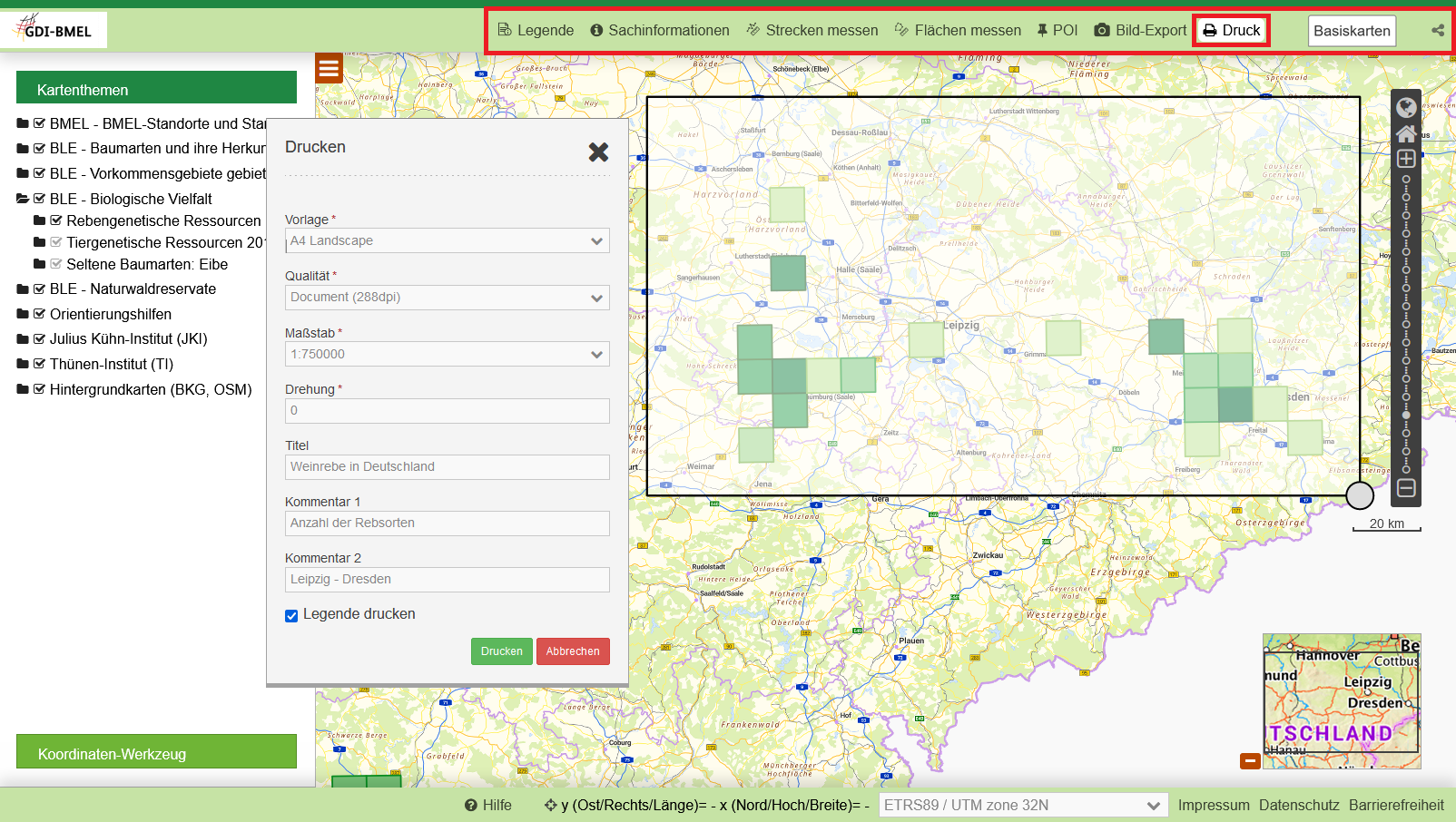

Die Funktion Druck erstellt eine PDF-Datei vom Kartenausschnitt der aktiven Layer einschließlich typischer Kartenelemente wie Titel, Maßstab, Legende usw.

Beim Aktivieren des Werkzeugs erscheinen das Fenster Drucken sowie ein Rechteck mit schwarzem Rahmen für den Druckausschnitt. Durch Verschieben dieses Rechtecks im Kartenfenster mit Drag-and-drop kann der gewünschte Kartenausschnitt ausgewählt werden. Weitere Einstellungen erfolgen im Dialogfenster Drucken, wobei die mit einem * gekennzeichneten Parameter verpflichtend anzugeben sind. Dabei werden Änderungen der Parameter Vorlage, Maßstab oder Drehung unmittelbar im Druckausschnitt sichtbar.

Für das Seitenformat stehen vier Vorlagen in A4 oder A3 bzw. in Hochformat (Portrait) oder Querformat (Landscape) zur Verfügung

Für den Druck gibt es zwei verschiedene Qualitätsstufen zur Auswahl. Draft (72dpi) eignet sich gut für Entwürfe und erste Versuche. Document (288dpi) bietet eine deutlich höhere Auflösung und eignet sich daher für qualitativ ansprechende Ausdrucke.

Im Dropdown-Feld Maßstab wird der Ausgabemaßstab für den Druck festgelegt. Insgesamt stehen 15 verschiedene Maßstabsstufen von 1:1.000 bis 1:8.000.000 zur Verfügung. Mit Änderung des Maßstabs im Fenster Drucken ändert sich automatisch der Kartenausschnitt. Der Ausgabemaßstab ist unabhängig vom aktuell gewähl­ten Anzeigemaßstab des Geodatenviewers.

Im Feld Drehung kann ein beliebiger ganzzahliger Winkel in Grad angegeben werden. Der zu druckende Karten­ausschnitt wird dann entsprechend im oder gegen den Uhrzeigersinn gedreht. Mit Änderung des Winkels ändert sich automatisch der Kartenausschnitt. Alternativ kann die Drehung auch über das Bewegen des kleinen Kreises am unteren rechten Eck des angezeigten Druckausschnitts erfolgen. Der im Druckbild standardmäßig enthaltene Nordpfeil wird der Drehung automatisch angepasst.

In das Feld Titel kann ein beliebiger Text eingefügt werden, der auf dem Ausdruck ausgegeben wird. Die maximale Textlänge ist abhängig von der gewählten Vorlage.

In die Felder Kommentar 1 und Kommentar 2 können beliebige Texte eingefügt werden, die auf dem Ausdruck in einer jeweils neuen Zeile unterhalb des Titels erscheinen. Die maximale Textlänge ist abhängig von der gewählten Vorlage.

Das Setzen eines Häkchens bei Legende drucken bildet die verfügbaren Legenden aller aktiven Webdienste des gewählten Ausschnitts im Druck ab. Die Ausgabe erfolgt grundsätzlich auf einer bzw. mehreren zusätzlichen Seiten. Da die Legende vom jeweiligen Dienst erzeugt wird, können sie optisch uneinheitlich erscheinen und sich mitunter auch überlagern.

Diese Funktion ermöglicht die Auswahl einer Basiskarte zur Nutzung als Hintergrundkarte.
Die Hintergrundkarte liegt immer unter den in der linken Seitenleiste ausgewählten Kartenthemen. Sie besteht vorwiegend aus topographischen Elementen, bietet eine Bezugsgrundlage für die thematischen Karten und dient so als Orientierungshilfe. Als Standard ist TopPlusOpen Graustufen eingestellt.

Aktuell stehen folgende Basiskarten zur Verfügung:

• TopPlusOpen Graustufen (BKG 2024)
• TopPlusOpen Farbe (BKG 2024)
• OpenStreetMap WMS Deutschland (bis 1:50.000 Terrestris 2024; © OpenStreetMap Contributors)
• Basemap.de Web Raster (© basemap.de / BKG 2024)
• *Luftbildkarte (DOP 20, BKG 2021)

Der mit * markierte Basisdienst des BKG ist nur für Nutzende in den Bundesverwaltungen aufrufbar.

Folgende Quelle ist für die Dienste TopPlusOpen Graustufen und Farbe, basemap.de Web Raster und WMS Digitale Orthophotos Bodenauflösung 20 cm (Luftbildkarte) heranzuziehen: https://gdz.bkg.bund.de.

Folgende Quellen führen zum Webdienst OpenStreetMap Deutschland: https://www.mundialis.de/ows-mundialis, http://www.terrestris.de.

Das Werkzeug URL teilen speichert der aktuell angezeigte Kartenausschnitt über eine URL in die Zwischenablage. Nach dem Anklicken erscheint ein Fenster mit der Information URL in Zwischenablage kopiert. Die URL kann mit Hilfe eines beliebigen Browsers geöffnet oder per E-Mail versendet werden.

Beim Öffnen der URL wird der Kartenausschnitt mit dem Maßstab und Referenzsystem zum Zeitpunkt des Speicherns ausgegeben. Auf den ersten Blick nicht ersichtlich sind die aktiven Kartenthemen, diese können aber durch Öffnen der 1. Ebene sichtbar gemacht werden.

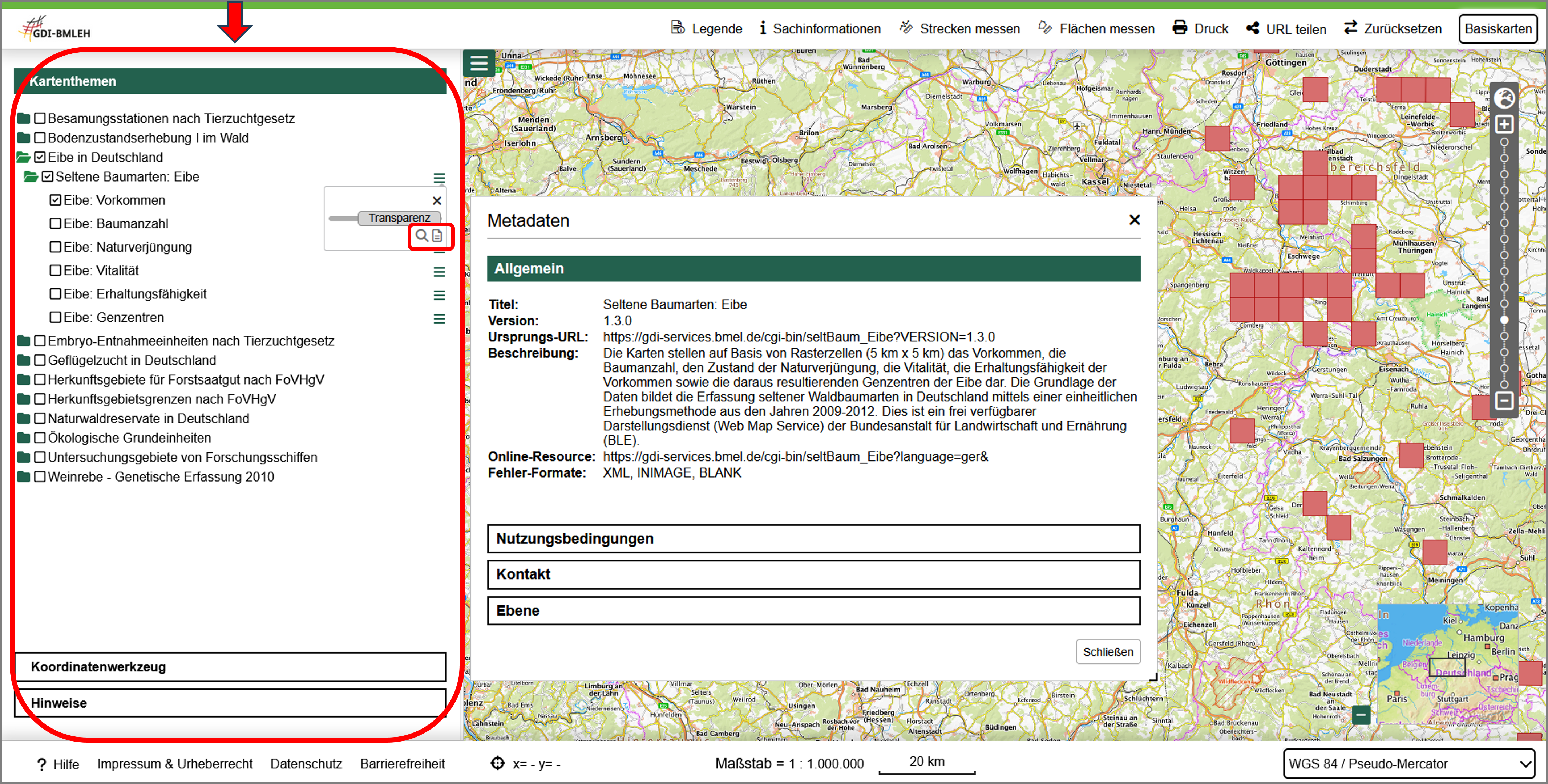

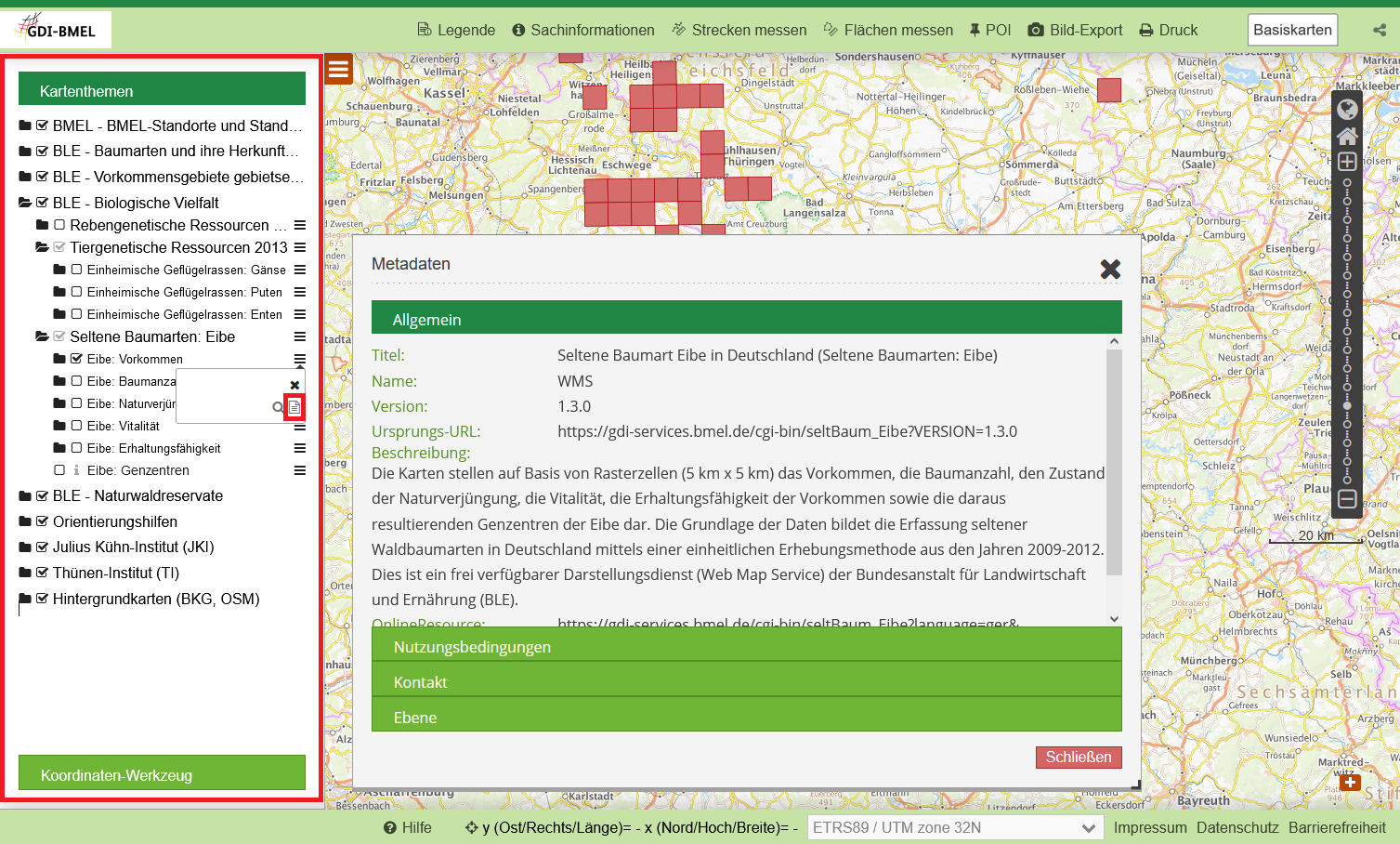

Die Seitenleiste enthält die Kartenthemen und das Koordinatenwerkzeug. Sie lässt sich über Anklicken des braunen Quadrats mit drei weißen Strichen am oberen rechten Rand des Fensters minimieren. Durch erneutes Anklicken des Symbols lässt sich die Seitenleiste wiederherstellen.

Unter Kartenthemen stehen Webdienste zur Verfügung, die für die Ansicht im Kartenfenster ausgewählt werden können. Die ausgewählten Webdienste werden im Kartenfenster von oben nach unten dargestellt, so dass es auch zu Überlagerungen kommen kann und einzelne nicht mehr sichtbar sind. Das heißt, der an oberster Stelle gewählte Webdienst in der Liste wird zuletzt über alle anderen gezeichnet.

Die Reihenfolge der Ordner kann innerhalb einer Ebene durch Verschieben per Drag-and-drop verändert werden.

Die Kartenthemen sind in bis zu drei Ebenen gegliedert. Jede Ordner-Ebene kann durch Setzen eines Häkchens in der Checkbox aktiviert oder deaktiviert werden. Ein Layer mit einer Karte ist nur dann sichtbar, wenn er selbst und alle übergeordneten Ordner-Ebenen aktiv sind.

In der Standardeinstellung sind alle übergeordneten Ordner-Ebenen aktiviert, so dass jeder einzelne Layer mit nur einem zusätzlichen Klick aktiv und damit sichtbar gemacht werden kann.

Die erste und oberste Ebene ist an dem Symbol des Ordners zu erkennen, an einer allgemein gefassten Bezeichnung sowie daran, dass es keine drei waagrechten Striche in dieser Zeile gibt. Durch Klick auf das Ordner-Symbol wird ein Webdienst oder mehrere Webdienste mit zugehörigen Layer sichtbar. Nochmaliges Klicken schließt das Kartenthema wieder.

In der zweiten Ebene sind Webdienste (WMS) eingebunden, die entweder mehrere Layer über die 3.Ebene zur Verfügung stellen oder aber nur einen Layer eingebunden haben. An dieser Stelle ist der Titel des Webdienstes oder der Titel des Layer genannt.

Wird hier der Titel eines Layers genannt, dann ist lediglich ein Layer des Dienstes im Geodatenviewer eingebunden. Dieser kann durch Setzen eines Häkchens in der Checkbox neben dem Order-Symbol aktiviert werden. Das Ordner-Symbol lässt sich in diesem Fall nicht weiter öffnen. Die entsprechenden Geodaten werden unmittelbar in der Karte angezeigt, vorausgesetzt, der Webdienst stellt für den aktuellen Maßstab und Ausschnitt Geodaten bereit und diese werden nicht von anderen Layern in der Zeichenreihenfolge verdeckt.

Wird hier der Titel eines Webdienstes genannt, dann sind mehrere Layer eines Dienstes eingebunden. Das Ordner-Symbol ist in diesem Fall anklickbar und ermöglicht den Zugang zur 3. Ebene mit den Layern. Eine Checkbox zum Aktivieren des Webdienstes befindet sich rechts neben dem Ordnersymbol, die Checkboxes für die Aktivierung der einzelnen Layer darunter.

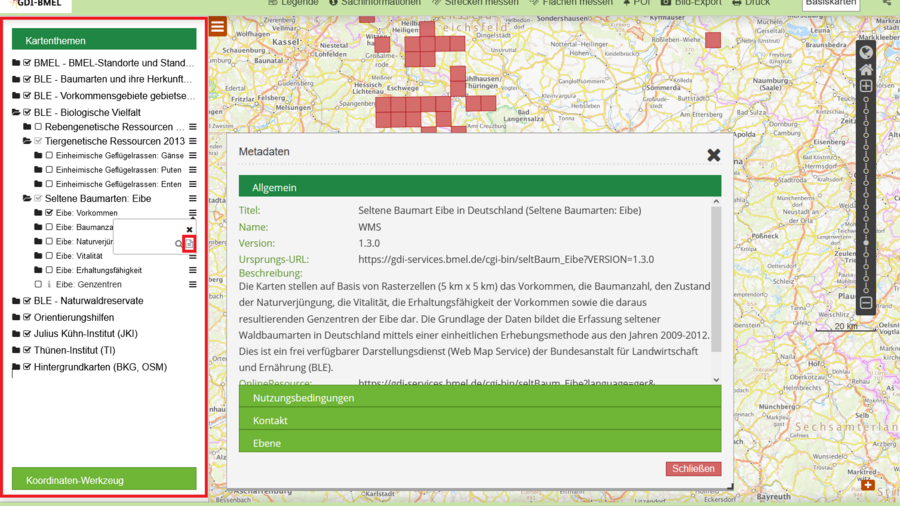

Rechts neben dem Titel des Webdienstes befinden sich drei waagerechte Striche, die weitere Informationen und Einstellmöglichkeiten bereithalten. Durch das Anklicken öffnet sich ein Fenster, das in der Regel die folgenden drei Optionen zur Verfügung stellt. Über das x in der rechten oberen Ecke kann das Fenster wieder geschlossen werden.

• Deckkraft/Transparenz: Durch Verschieben des Reglers per Drag-and-drop kann die Deckkraft für diesen Webdienst verändert werden. Der Wertebereich reicht von 0, entspricht keiner Deckkraft, bis 100, entspricht der vollen Deckkraft.
• Lupe: Durch Klicken auf dieses Symbol werden Maßstab und Kartenausschnitt der Gesamtkarte automatisch so gewählt, dass die gesamte Ausdehnung des Dienstes vollständig dargestellt wird.
• Textseite: Hinter diesem Symbol verbergen sich die Metadaten des Webdienstes WMS, die dieser über die Abfrage der GetCapabilities zur Verfügung stellt. In dem geöffneten Fenster Metadaten sind allgemeine Informationen, wie z.B. Titel, Name und eine Beschreibung des WMS enthalten. Des Weiteren stehen auch Informationen zu Nutzungsbedingungen des Webdienstes, den Kontaktdaten wie z.B. die der bereitstellenden Organisation, sowie verfügbare Informationen zum Layer des Webdienstes bereit.

In der dritten Ebene werden die verfügbaren Layer der Webdienste aufgeführt und lassen sich durch Setzen eines Häkchens aktivieren bzw. deaktivieren.

Neben dem Namen des Layer befinden sich drei waagerechte Striche, die bei Anklicken weitere Informationen und Einstellmöglichkeiten bereithalten. Es öffnet sich ein Fenster, das folgende zwei Optionen zur Verfügung stellt. Über das x in der rechten oberen Ecke kann das Fenster wieder geschlossen werden. Der Schieberegler für die Deckkraft steht nur auf Ebene der Webdienste, 2. Ebene, bereit.

Lupe: Durch Klicken auf dieses Symbol werden Maßstab und Kartenausschnitt der Gesamtkarte automatisch so gewählt, dass die gesamte Ausdehnung des Dienstes vollständig dargestellt wird.

Textseite: Hinter diesem Symbol verbergen sich die Metadaten des Webdienstes WMS, die dieser über die Abfrage der GetCapabilities zur Verfügung stellt. In dem geöffneten Fenster Metadaten sind allgemeine Informationen, wie z.B. Titel, Name und Beschreibung des WMS enthalten. Des Weiteren stehen Informationen zu Nutzungsbedingungen des Webdienstes, Kontaktdaten wie die der bereitstellenden Organisation sowie Informationen zu Layern des Webdienstes bereit.

Vor einigen Layern gibt es das Symbol i, das für die Verfügbarkeit von Sachinformationen steht. Dabei ist es abhängig vom Webdienst, ob diese für den betreffenden Layer über die Anfrage GetFeatureInfo ausgegeben werden können.
Der Abruf von Sachinformationen ist bei weißem i in schwarzem Kreis aktiviert und bei schwarzem i deaktiviert. Durch einfaches Anklicken kann der Abruf der Sachinformationen an- bzw. ausgeschaltet werden, und nur bei eingeschalteter Funktion kann das Werkzeug Sachinformation genutzt werden.
Ist das Symbol i ausgegraut und lässt sich durch Anklicken nicht verändern, so ist im Webdienst die Möglichkeit des Abrufs von Sachinformationen deaktiviert.

Wenn eine Karte nicht angezeigt wird, sollten folgende Punkte überprüft werden:

• Der Webdienst ist nur aktiv, wenn alle, maximal drei, Ordner-Ebenen ein Häkchen besitzen.
• Der Dienst bzw. Layer muss für den aktuell gewählten Maßstabsbereich verfügbare Daten besitzen. Hier kann es helfen einen anderen Maßstab zu wählen.
• Der gewählte Layer ist im Kartenfenster nicht sichtbar, wenn er durch aktivierte darüber liegende Layer verdeckt wird. Hier kann es helfen die Reihenfolge der Webdienste zu ändern oder die Deckkraft darüber liegender Layer zu verringern.
• Der Dienst muss im aktuell gewählten räumlichen Referenzsystem verfügbar sein. Die Wahl eines anderen Referenzsystems kann Abhilfe schaffen. Die Metadaten des Webdienstes geben u.a. auch Auskunft über verfügbare Referenzsysteme des WMS.
• Die Webdienste werden von verschiedenen Bereitstellern unter unterschiedlichen Domains zur Verfügung gestellt. Sowohl der Browser als auch ggf. das Intranet, in dem sich der Nutzende befindet, muss den Zugriff auf diese Domain bzw. URL erlauben. Hier kann es Abhilfe schaffen den Systemadministrator zu konsultieren.

Mit dem Koordinatenwerkzeug können Koordinaten ermittelt oder in ein anderes Koordinatensystem umgerechnet werden.

Beim Anklicken des Koordinaten-Werkzeugs in der linken Seitenleiste wird der Cursor zum Kreuz und es öffnen sich zusätzliche Dialogfelder:
Die oberen beiden Felder beinhalten die Angaben zu einem Punkt im gewünschten Zielkoordinatensystem. Dieses kann über das Drop-Down-Menü im obersten Feld ausgewählt werden.
Das unterste Feld enthält die Angaben zu einem Punkt im Anzeige-Koordinatensystem der Karte. Dieses kann im Dropdown-Menü in der Fußzeile abgelesen werden. Das Koordinatenpaar wird grundsätzlich durch ein Leerzeichen getrennt, das Dezimal-Trennzeichen ist der Punkt.
Die Koordinaten können durch einfaches Klicken auf das Kopier-Symbol am Ende des jeweiligen Feldes in die Zwischenablage kopiert werden.

Mit Hilfe des Koordinaten-Werkzeugs können die Koordinaten eines Punktes wie folgt ermittelt werden:

• Auswahl eines der verfügbaren Referenzsystems vornehmen; standardmäßig ist ETRS89 / UTM zone 32N eingestellt.
• Anklicken eines Punktes bzw. eines Objekts in der Karte, zu dem die Koordinaten benötigt werden.
• Der Cursor legt einen farbigen Punkt im Kartenfenster ab.
• Im Koordinaten-Werkzeug werden die Koordinaten des gewählten Punktes angezeigt, und zwar in der oberen Zeile im Ziel-Koordinatensystem, in der unteren Zeile im Koordinatensystem der Kartenansicht.

Mit Hilfe des Koordinatenwerkzeugs können Koordinaten in ein anderes System umgerechnet werden. Hierbei wird im obersten Feld das Koordinatensystem der zu konvertierenden Daten ausgewählt, darunter werden die vorliegenden Koordinaten eingegeben. Bei der Eingabe muss das Koordinatenpaar durch ein Leerzeichen getrennt werden, das Dezimal-Trennzeichen muss ein Punkt sein. Die Umrechnung erfolgt immer in das Anzeige-Koordinatensystem des Kartenfensters.

• Öffnen des Werkzeugs durch Klick auf Koordinaten-Werkzeug in der Seitenleiste
• Wahl des Koordinatensystems der vorliegenden Koordinaten
• Manuelle Eingabe der Koordinaten in das Koordinatenfeld oder Anklicken der Koordinatenposition in der Karte
• Nach Klick auf das Feld Koordinatensuche oder Betätigung der Taste Enter werden die ins Anzeige-Koordinatensystem der Karte umgerechneten Koordinaten im unteren Feld angezeigt.
• Findet keine Umrechnung statt, liegt entweder ein Fehler bei Eingabe der Koordinaten vor, oder die eingegebenen Koordinaten passen nicht zum angegebenen Koordinatensystem.

Mit Hilfe des Koordinatenwerkzeugs kann die Karte auf ein bestimmtes Koordinatenpaar zentriert werden.

• Öffnen des Werkzeugs durch Klick auf Koordinaten-Werkzeug
• Auswahl des Referenzsystems des Koordinatenpaares, auf das der Kartenausschnitt zentrieren werden soll
• Manuelle Eingabe der Koordinaten in das Koordinatenfeld oder Anklicken der Koordinatenposition in der Karte
• Anklicken des Felds Karte zentrieren
• Der Kartenausschnitt wird auf angegebene Koordinate zentriert

Der Maßstab in der Karte kann mit der Maus verändert werden, wenn sich der Cursor im Kartenfenster befindet:
Durch Doppelklicken in das Kartenfenster lässt sich die nächst höhere, aber nicht niedrigere, Maßstabseinheit erreichen. Durch Scrollen mit dem Mausrad kann in beide Richtungen gezoomt werden.

Bei gedrückter Maustaste lässt sich der Kartenausschnitt verschieben.

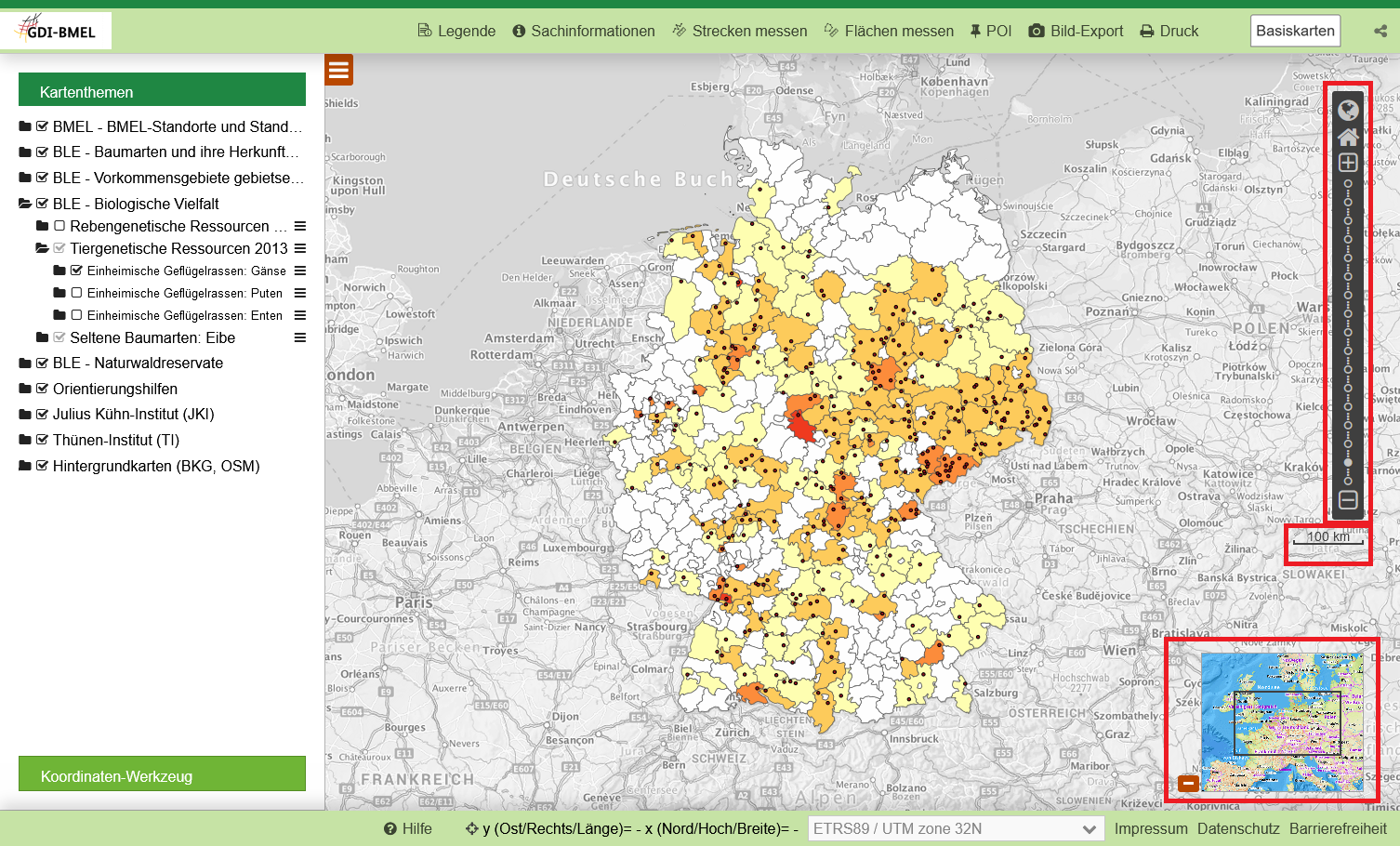

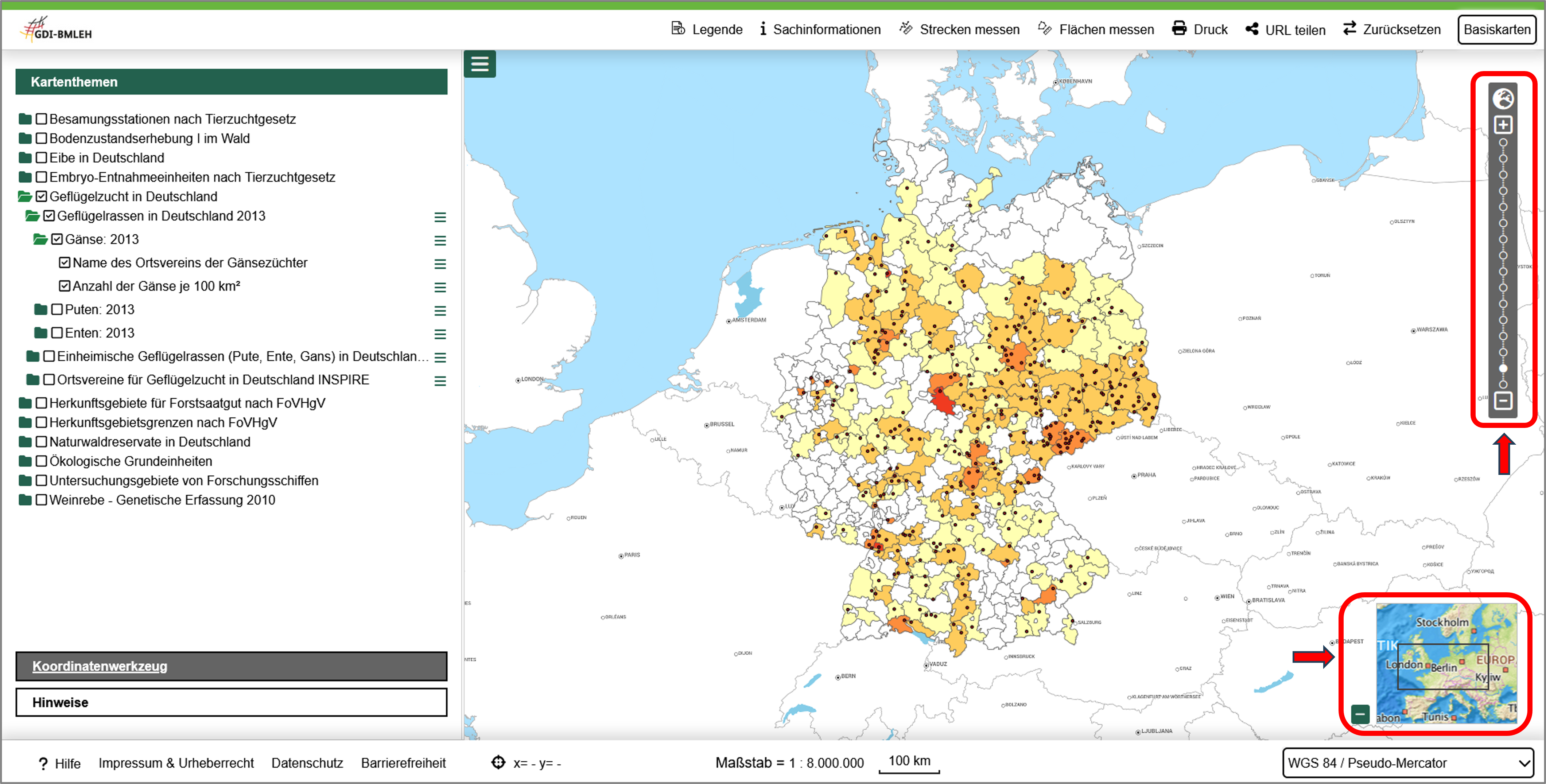

Die Navigationswerkzeuge sind im senkrechten Balken auf der Seite des Kartenfensters zu finden. Sie sind nicht verschiebbar oder ausblendbar.

• Weltkugel: Zoomen auf die gesamte Ausdehnung unter Beibehaltung des Kartenmittelpunktes, der Auswahl der Layer und anderer Einstellungen.
• Haus: Zurücksetzen des Kartenausschnitts und der Projektion bzw. des Koordinatensys­tems auf die Standardeinstellungen. An der Auswahl der Layer und anderen Einstellungen ändert sich dabei nichts.
• Maßstab-Kette: Diese besteht aus 17 aufgereihten Kreisen. Jeder Kreis steht für einen festgesetzten Maßstab, wobei der unterste Kreis für den numerischen Maßstab von 1:8.000.000 steht und der oberste Kreis für den numerischen Maßstab von 1:750. Die Maßstäbe der anderen Einheiten werden per Mouseover über den Kreis angezeigt. Durch Klick auf einen Kreis wird unmittelbar auf den jeweiligen Maßstab gezoomt.
• Plus (+) und Minus (-): Mit diesen Werkzeugen wird der Karten­ausschnitt auf die jeweils nächste Zoomstufe bzw. den entsprechenden Maßstab vergrößert bzw. verkleinert.

Der Maßstab ist definiert als das Verhältnis einer Länge auf der Karte zu ihrer Entsprechung in der Natur.

Unterhalb der Navigationswerkzeuge wird der grafische Maßstab mit der numerischen Angabe der Naturstrecke in Kilometer [km] bezogen auf das aktuelle Kartenfenster angezeigt.

Der tatsächliche Maßstab auf dem Bildschirm wird unter anderem durch folgende Faktoren beeinflusst: Bildschirmgröße, Bildschirmauflösung, Referenzkoordinatensystem, Anzeigeeinstellungen des Betriebssystems und bei kleinmaßstäbigen Karten zusätzlich durch den gewählten Ausschnitt. Die Maßstabsangabe im Navigationsbalken gibt deshalb nur einen unge­fähren Maßstab an, der für die Karte im Kartenfenster ausgegeben wird. Die Maßstabsangabe für das Kartenfenster ist daher nicht als exakt zu bewerten. Lediglich beim Druck wird ein konkreter Wert angegeben, da hier auf ein definiertes Ausgabeformat, DIN A3 oder DIN A4, gedruckt wird.

Die Übersichtskarte ist durch die Standardeinstellung aktiv und unten rechts im Kartenfenster zu finden. Mit Hilfe des weißen Minus (-) auf braunen Hintergrund im Kartenfenster kann die Übersichtskarte ausgeblendet werden. Durch Klicken auf das Plus (+) wird sie wieder eingeblendet.

Die Übersichtskarte zeigt den Webdienst TopPlusOpen Farbe des BKG in größerer Ausdehnung. Darin markiert das Rechteck die Position des aktuell aktiven Kartenausschnittes des Kartenfensters. Durch Drag-and-drop des Rechtecks in der Übersichtskarte lässt sich auch der Kartenausschnitt im Kartenfenster verschieben.

Die Funktion ? Hilfe öffnet in einem neuen Fenster des Browsers die aktuell verwendete Webseite. Hier ist das Anwenderhandbuch online und als Download im PDF-Format bereitgestellt.

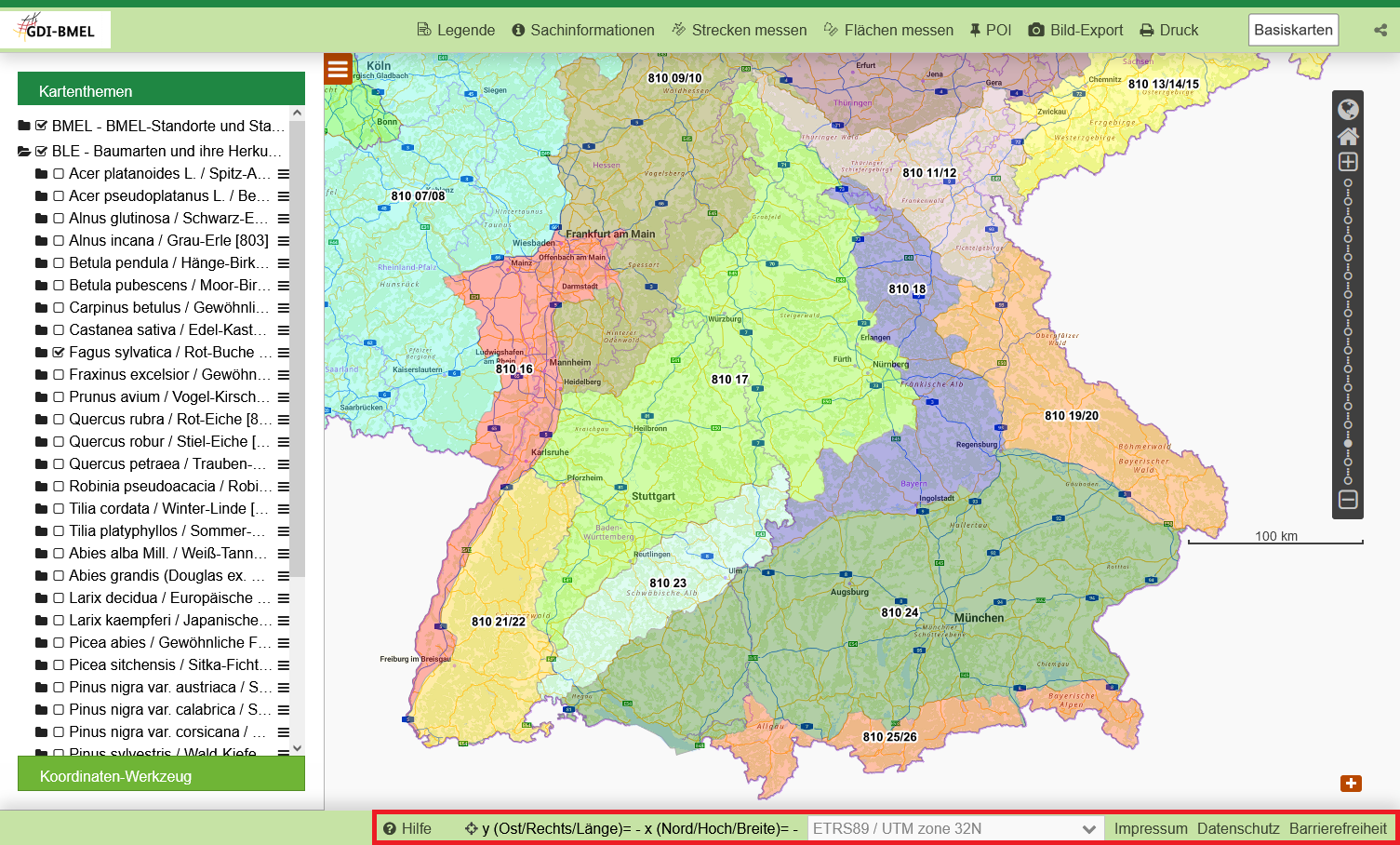

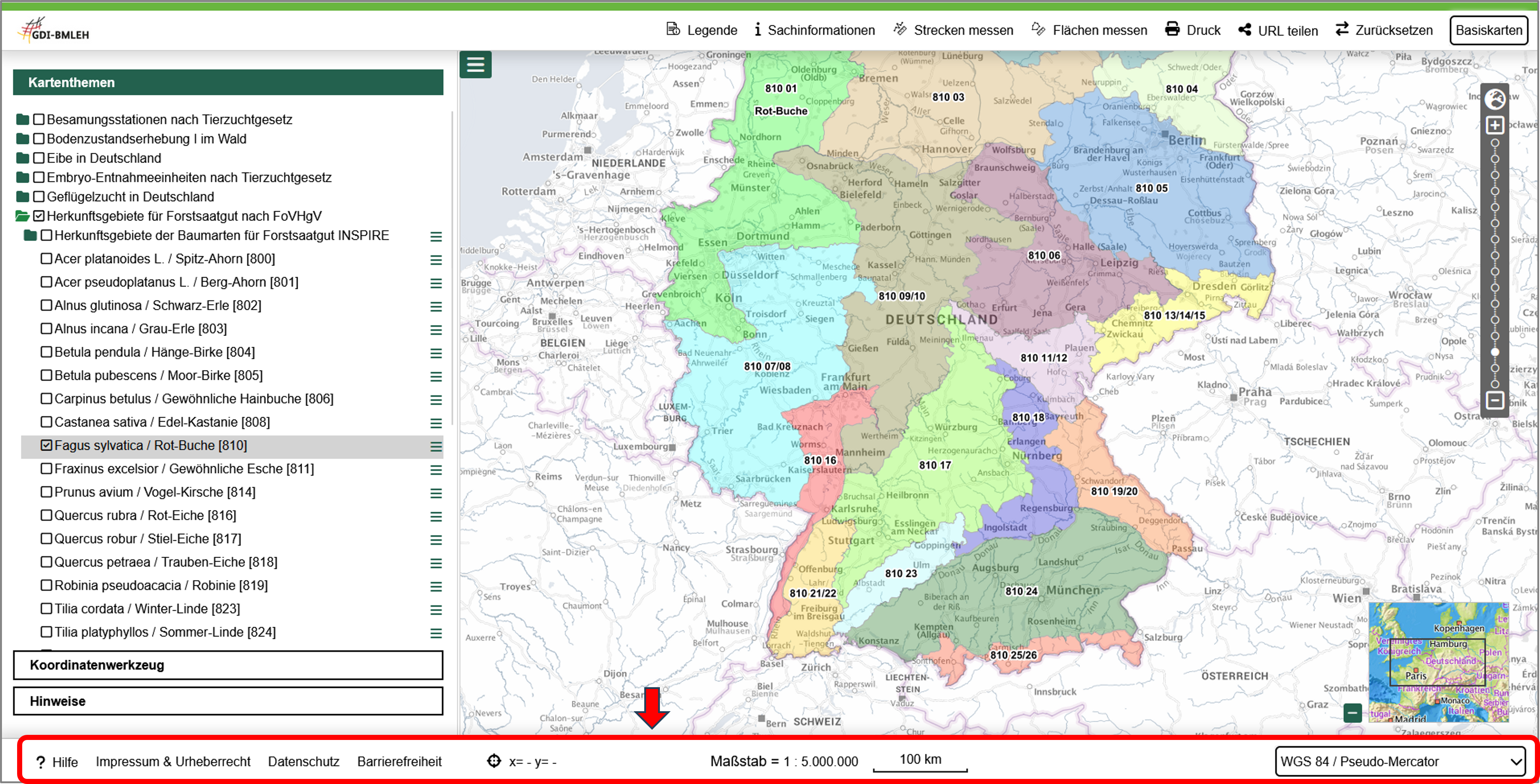

Diese Funktion gibt das Koordinatenpaar (x/y) des Punktes an, auf den aktuell der Cursor zeigt. Die angegebenen Werte beziehen sich jeweils auf das aktuell ausgewählte räumliche Referenzsystem. Bei Verlassen des Kartenfensters mit dem Cursor wird statt der Koordinatenwerte jeweils ein Minus (-) angezeigt.

Für die folgenden Referenzsysteme gelten die jeweiligen Angaben für y und x:

• Bei Referenzsystem ETRS89 / UTM zone 32N, ETRS89 / UTMzone 33N und WGS 84 / Pseudo Mercator gilt:
  y entspricht dem Ost/East-Wert
  x entspricht dem Nord/North-Wert
• Bei Referenzsystem DHDN 3-degree Gauss Kruger zone 2 bis zone 5 gilt:
  y entspricht dem Rechtswert
  x entspricht dem Hochwert
• Bei Referenzsystem WGS84 / Geographische Koordinaten gilt:
  y entspricht der geographischen Länge oder Längengrad (engl. longitude)
  x entspricht der geographischen Breite oder Breitengrad (engl. latitude)

In diesem Feld ist das aktuell gewählte räumliche Referenzsystem angegeben. Die Standardeinstellung ist ETRS89/UTM zone 32N. Zur Auswahl stehen auch folgende Referenzsysteme:

• ETRS89 / UTM zone 33N
• DHDN / 3-degree Gauss-Kruger zone 2 bis zone 5
• WGS-84 / Geographische Koordinaten
• WGS 84 / Pseudo Mercator

Die letzten beiden hier genannten Referenzsysteme sind weltweit einheitliche Systeme. Sie bilden Deutschland ungewohnt verzerrt ab, aber eignen sich gut für europäische oder internationale Kartendarstellungen.

Es können nur diejenigen Webddienste bzw. Layer angezeigt werden, deren Geodaten im ausgewählten räumlichen Referenzsystem zur Verfügung stehen. Nicht alle WMS unterstützen beispielsweise Gauß-Krüger-Systeme. Mehr Informationen dazu liefern die Capabilities-Dokumente des Webdienstes oder in die Metadaten des WMS-Dienstes, siehe hierzu das Kapitel 3. Ebene.

Hinweise zu den verfügbaren Referenzsystemen:

Bei Klick auf eines der Felder Datenschutz, Impressum oder Barrierefreiheit öffnet sich in einem neuen Fenster des Browsers eine Webseite des Geoportals GDI-BMLEH mit weiterführenden Informationen zum entsprechenden Thema.
